【概述】

     壳法造型及铸造过程中，经常会发生造型时气味大、铸造后残留砂溃散性不良、铸件有气孔等缺陷。使用普通高强度树脂能在一定程度上解决此类问题，但在对造型、铸造要求极高的情况下，还不能完全解决此类问题。

     为此，我们开发了一种新型的高强度树脂，在现有的高强度树脂基础上常温抗弯强度提高15%，热抗弯强度提高20%以上。使用新型高强度树脂，在保持覆膜砂强度不变的基础上，可以降低树脂的使用量，从而减少气味、改善砂的溃散性、改善铸件的气孔缺陷等。

      为了能直观的体现新开发树脂及覆膜砂的性能，和现有的高强度树脂做了对比，介绍如下。

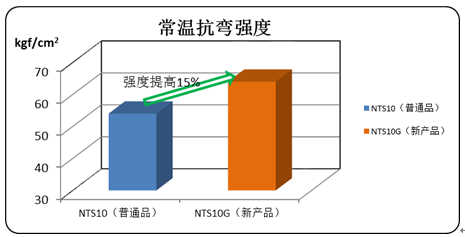

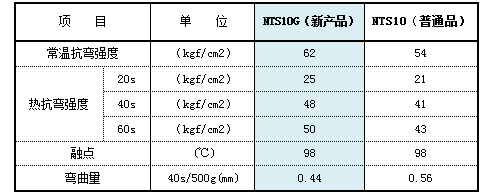

【树脂性能实例】

【覆膜砂性能实例】

   混砂条件   砂: 蒙古新砂    树脂量: 1.5%/砂   乌洛托品: 15%/树脂   硬脂酸钙: 0.1%/砂

【特点】

※高强度：抗弯强度比现有普通高强度树脂高15%；

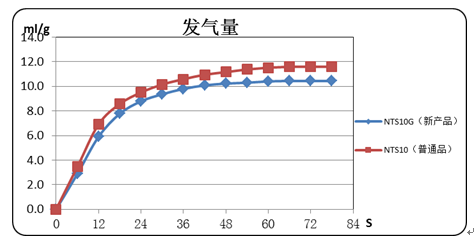

※低发气：覆膜砂强度相同的前提下，发气量比普通高强度树脂下降10%以上；

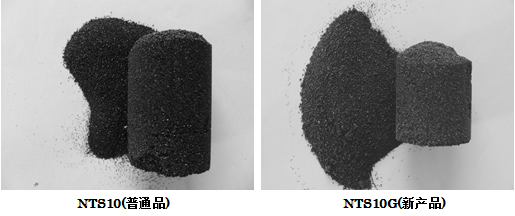

※易溃散：覆膜砂强度相同的前提下，溃散性明显好于普通高强度树脂。

评价方法：50mm×30mm的圆柱形试验块，无氧状态下在700℃的条件下加热15min，观察加热后试验块散开程度。
